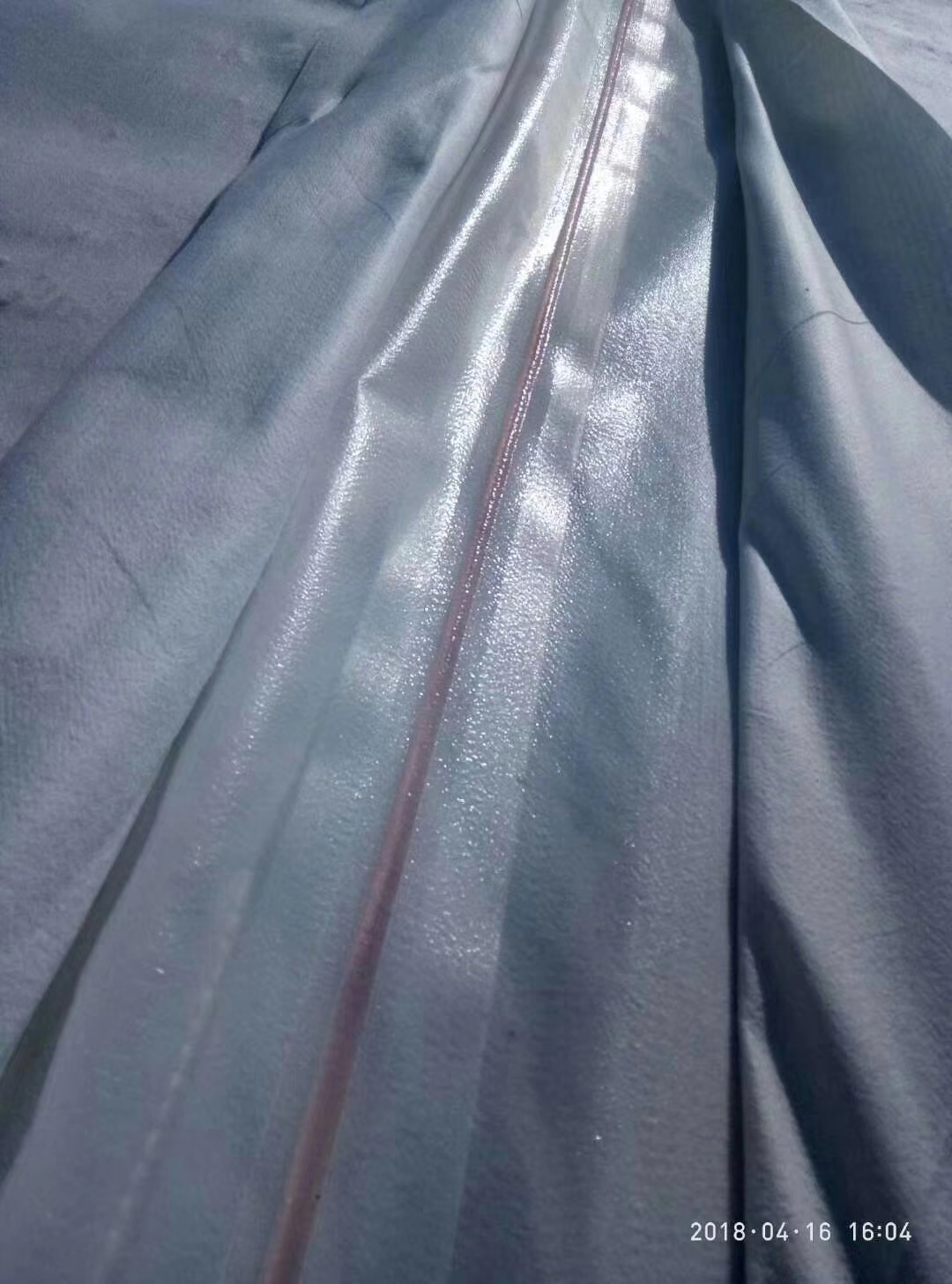

在自然環(huán)境條件下，受光照、溫度、荷載作用等因素影響，復(fù)合土工膜材料的分子結(jié)構(gòu)將發(fā)生改變，力學(xué)性能逐漸降低，影響材料的耐久性。為探究影響復(fù)合土工膜材料耐久性的主要因素，按照工程現(xiàn)場(chǎng)工況條件，在實(shí)驗(yàn)室內(nèi)通過(guò)光輻射、溫度、微生物、濕度、淋雨等環(huán)境因素控制，模擬自然環(huán)境，采用高、低溫交變濕熱試驗(yàn)箱對(duì)土工膜復(fù)合材料進(jìn)行凍融循環(huán)加速老化試驗(yàn)。

在30、－20℃的循環(huán)溫度下，經(jīng)過(guò)7個(gè)完整周期，在干燥、潮濕及西霞院庫(kù)水浸泡3種狀態(tài)下，評(píng)價(jià)試樣光澤度、皺起程度、屈服抗拉強(qiáng)度、屈服伸長(zhǎng)率、極限抗拉強(qiáng)度、極限延伸率、撕裂強(qiáng)度、滲透系數(shù)等。

室內(nèi)土工膜耐久性試驗(yàn)結(jié)果表明，復(fù)合土工膜材料縱向抗拉強(qiáng)度隨著時(shí)間的增加略有下降、極限延伸率未發(fā)現(xiàn)明顯趨勢(shì)性變化，滲透系數(shù)滿足設(shè)計(jì)要求;干燥狀態(tài)下復(fù)合土工膜縱向抗拉強(qiáng)度總體大于浸水狀態(tài)下復(fù)合土工膜縱向抗拉強(qiáng)度;土工膜焊接縫和膠結(jié)縫處抗拉強(qiáng)度未見(jiàn)明顯趨勢(shì)性變化;土工膜屈服強(qiáng)度和斷裂強(qiáng)度隨時(shí)間增加略有增大、屈服伸長(zhǎng)率和斷裂伸長(zhǎng)率未見(jiàn)明顯趨勢(shì)性變化。
