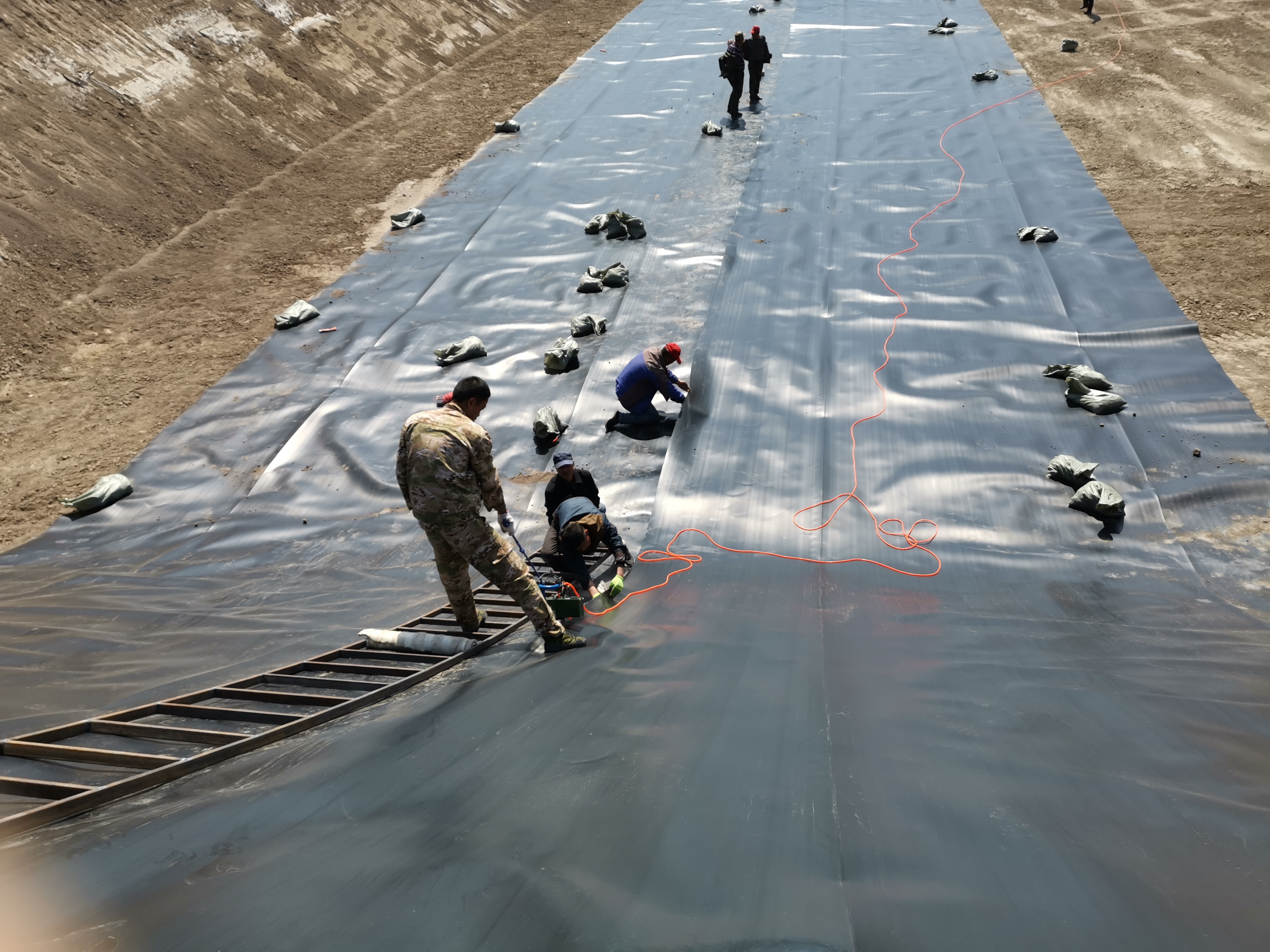

HDPE 土工膜焊接質(zhì)量直接影響填埋場的防滲系統(tǒng)水平乃至工程整體的質(zhì)量，其質(zhì)量控制能有效降低后續(xù)材料機械等消耗，也可以避免填埋場投入運行后的地下水污染等環(huán)境污染問題。

土工膜是土工合成材料的一種，包括聚乙烯、聚氯乙烯、聚化聚乙烯等。土工膜具有很好的物理、化學(xué)和水力學(xué)特性，其滲透系數(shù)高，高密度聚乙烯薄板的滲透系數(shù)可以小于10-13m/s，在土工膜的單側(cè)或兩側(cè)熱合織物的復(fù)合材料稱為復(fù)合土工膜。復(fù)合土工膜既可防止膜在受力時被石塊棱角刺穿，也可替代砂礫石等材料起反濾和排水作用。

復(fù)合土工膜適應(yīng)壩體變形能力較強，作為壩體防滲材料，它可設(shè)于壩體上游面，也可設(shè)在壩體中央充當(dāng)壩的防滲體。

    (2)在連續(xù)均勻的地基上，土工膜均勻受壓時，其厚度可等于或小于土壤平均粒徑的1/5;在中砂墊層上鋪設(shè)0.1~0.2mm厚的土工膜，在200~300m水頭作用下，可長期運用。

    (3)土工膜就其分子結(jié)構(gòu)和制造工藝來說，應(yīng)該說是不透水和不透氣的，但是試驗研究和工程實踐證明，由于制造工藝上的種種原因，常用的土工膜不是絕對不透水的，或者只能說是相對不透水的。如果沿用達西滲透定律的概念，在水利工程中認(rèn)為滲透系數(shù)K<10-10cm/s的粘土為不透水，則可以稱為不透水的土工膜的滲透系數(shù)應(yīng)為K<10-14cm/s，這是因為土工膜防滲體的厚度比粘土防滲體的厚度薄很多，在相同水頭差作用下其水力梯度比后者大很多。

    (4)在于界面土體(或混凝土等其他材料)共同工作時，由于接觸面的不平整，土體顆粒粗糙以及土體局部變形較大等方面的原因，在高水頭作用下土工膜有可能被頂破、撕裂，從而失去或減弱其防滲性能，因而有必要進行相應(yīng)的防滲漏試驗。

    (5)根據(jù)有關(guān)對鋪在不同及配的砂卵石支持層上的聚乙烯薄膜試驗擊穿水頭，其成果列于表1，可以看出:顆粒級配愈好，耐水壓性能愈強;顆粒愈細(xì)，耐水壓力也愈強;厚度為0.25mm的聚乙烯土工膜在級配較好的砂卵石層上可承受200m水頭。
