復(fù)合土工膜CBR頂破強(qiáng)力是指當(dāng)其局部受到垂直于其平面的外力作用時(shí)鼓起擴(kuò)張至破裂的強(qiáng)力，作為衡量復(fù)合土工膜抵抗局部垂直力破壞的指標(biāo)，CBR頂破強(qiáng)力主要是確定復(fù)合土工膜承受垂直方向頂破力的最大值。

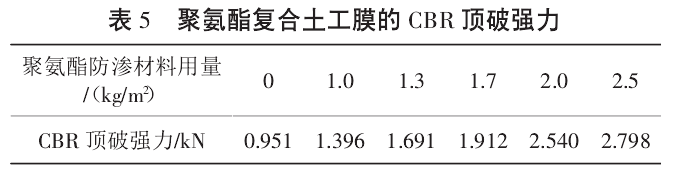

由上圖表5可以看出，隨著聚氨酯防滲材料用量的增加，CBR頂破強(qiáng)力逐漸提高，當(dāng)聚氨酯防滲材料用量為1.0kg/m2時(shí)，CBR頂破強(qiáng)力即達(dá)到GB/T17642—2008中1.1kN的要求。

復(fù)合土工膜在使用時(shí)常常受到分布不均勻的負(fù)荷作用，邊沿往往受到較大的張力，使材料從受到張力的邊沿部分開始逐漸撕裂。材料抵抗這種撕裂變形的能力為撕破強(qiáng)力，它是以材料撕裂時(shí)能承受的最大負(fù)荷表示。

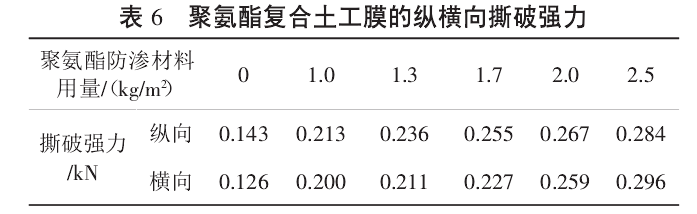

由表6可以看出，隨著聚氨酯防滲材料用量的增加，聚氨酯復(fù)合土工膜縱橫向撕破強(qiáng)力隨之提高，當(dāng)聚氨酯防滲材料用量為1.0kg/m2時(shí)，縱橫向撕破強(qiáng)力均≥0.200kN。
