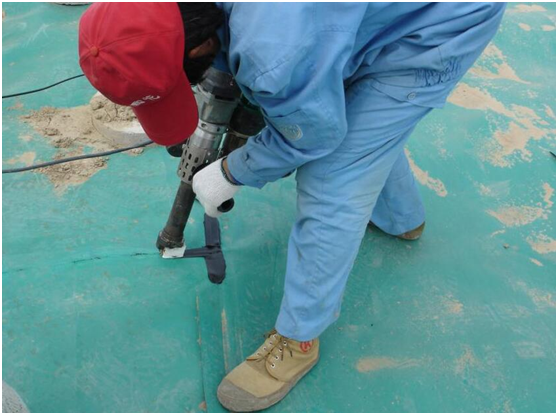

較薄的土工膜，如0.5mm厚土工膜，當(dāng)焊接設(shè)備熱楔加熱功率高、壓力大、設(shè)備較重時(shí)，膜極易在焊道上被燙破，特別是在焊接過(guò)程中受到阻礙時(shí)，立即便會(huì)被燙出孔洞，因此薄膜只能選擇加熱棒功率低且是膠輥的小型焊接設(shè)備。土工膜焊接原理是采用高溫熔融加壓使其連接成為一體的，因此實(shí)際上是土工膜的熱焊接。 土工膜在較薄時(shí)，如0.5mm厚土工膜，當(dāng)需要修補(bǔ)時(shí)，如果采用擠出焊條式的擠壓焊接機(jī)修補(bǔ)，擠壓焊接機(jī)擠出的熔融焊料溫度高達(dá)180度，這么高的融料一碰到較薄的膜，膜便馬上被燙出孔洞，因此薄膜不能采用這種熔融焊料修補(bǔ)，只能采用熱風(fēng)焊槍修補(bǔ)。 當(dāng)土工膜厚度大于1.0mm時(shí)，土工膜的那種難以抵御焊接高溫的特性便得以了改善，土工膜不再被燙破，土工膜可以選擇大、中型雙軌熱楔焊接設(shè)備及擠壓焊接機(jī)設(shè)備來(lái)完成施工任務(wù)，因此1.0mm以上的土工膜作為覆蓋層時(shí)是可以實(shí)現(xiàn)全封閉的。土工膜焊接設(shè)備是不兼容的，小型設(shè)備不能用來(lái)焊接厚型的土工膜，大、中型設(shè)備也不能用來(lái)焊接薄型的土工膜。
