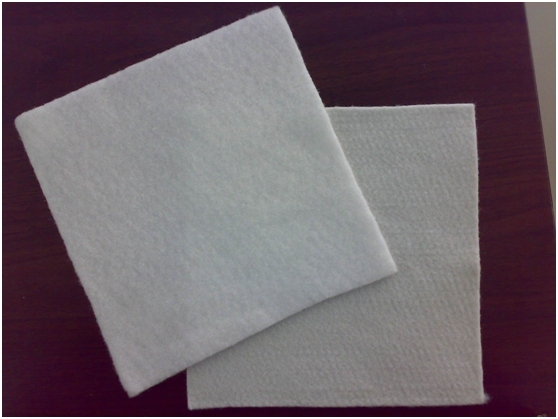

土工布按照加工和生產(chǎn)方式的不同分為:機織土工布、編織土工布和非織造土工布。非織造土工布比機織和編織土工布具有更好的延伸性、力學(xué)性能和水平滲透過濾性能，且成本低，生產(chǎn)效率高，是交通、礦山和垃圾掩埋場使用的理想材料紡粘非織造土工布一般為聚酯土工布。近年來國內(nèi)企業(yè)生產(chǎn)開發(fā)了新型高強聚丙烯紡粘針刺非織造土工布(HPP土工布)。 與普通聚丙烯土工布相比，HPP土工布具有強度高、過濾性好等優(yōu)勢;但是目前缺少關(guān)于HPP土工布耐老化和耐腐蝕性能的實驗數(shù)據(jù)，制約了其推廣使用，因此，迫切需要研究新型HPP土工布在使用環(huán)境條件下的服役壽命、失效及抗老化機制等問題，以較準(zhǔn)確地評估HPP土工布的熱氧化和耐腐蝕等性能。

HPP土工布抗熱氧老化性能優(yōu)于PP土工布。110℃時HPP土工布縱、橫向強度保留率分別高于PP土工布2.85%和2.16%;120℃時HPP土工布縱、橫向強度保留率高于PP土工布1.69%、8.95%;130℃時HPP土工布縱、橫向強度保留率高于PP土工布10.71%、7.78%。隨著溫度升高，2種土工布耐熱氧老化性能的差異逐漸顯現(xiàn)，HPP土工布橫、縱向強度保留率明顯高于PP土工布。即溫度升高，HPP土工布抗熱氧老化能力明顯優(yōu)于PP土工布。
